经常有很多做五金的朋友问我，不锈钢产品电解抛光后还需要做钝化吗?我的不锈钢工件做了电解抛光后为什么还会生锈?我的答案是肯定的。不锈钢电解抛光后也可以在工件表面形成钝化膜，但由于这层膜是属于酸性钝化膜，稳定性不好，相对没有电解抛光前抗腐蚀性能是有所提高，但如果产品有比较高的防锈要求，因此建议电解抛光后需要增加钝化工艺。

　　手头就有这样一个案例

　　余姚某客户不锈钢304产品，主要用在医疗器械设备上，产品电解抛光后，表面非常光滑漂亮，完全达到他客户要求。但是产品做好发到客户那里，30%产品都有生锈，主要里面三个点处生锈了(底部焊了三个垫片)，盐雾测试后更是惨不忍睹。原材料厂家，外协电解抛光厂家都无计可施，后来他们从网上找到我，打电话给我，希望凯盟技术人员帮忙解决这个问题。

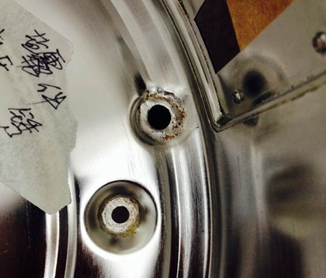

　　客户的不锈钢医疗器械钝化前，盐雾测试48H后表面已经有锈迹，工件如图：

　　处理这种不锈钢生锈问题，我们凯盟公司有着丰富的经验和技术支持，很快我们的方案出台了。

　　1、用凯盟不锈钢快速清洗剂KM0109清洗3-5分钟(已经生锈的浸泡时间加长)，彻底清洗螺纹孔及垫片和底部焊接缝隙肉眼看不到的锈迹。

　　2、自来水清洗，清洗残留的不锈钢清洗剂。

　　3、用凯盟不锈钢钝化液ID3000-1原液浸泡15分钟做钝化处理，保持工件电解抛光后的光亮度，同时表面形成致密牢固的钝化膜，显著提高工件抗腐蚀能力5-20倍。

　　4、自来水清洗，清洗残留的不锈钢钝化液。

　　5、中和处理，因为不锈钢清洗剂、不锈钢钝化液属于酸性药水，而且产品有缝隙，用清水难以清洗干净残留的药水，所以要做中和处理。

　　6、自来水清洗。

　　7、晾干或烘干。

　　最后按照凯盟公司技术要求完整的钝化工艺流程做出来的产品，由老板带到客户那里，顺利通过96H中性盐雾测试，甚至达到240H都不生锈。盐雾测试后如下图：

　　好了，有关不锈钢304医疗器械清洗和钝化防锈的工艺就和大家说道这里。凯盟不锈钢钝化液帮你解决不锈钢生锈的难题，让我们一起见证钝化的神奇。如有需要，欢迎致电，可免费试样。
